EVA發泡一般來說有三種工藝：傳統平板大發泡，模內小發泡和射出。

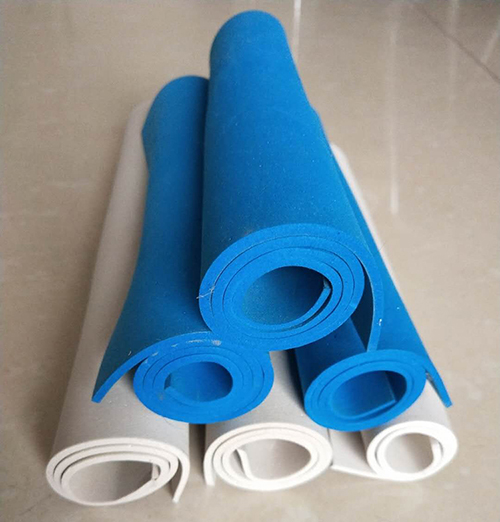

1、傳統平板大發泡

現在小型工廠一般都采用這種。機器設備成本相對低一點。這種工藝做出來的是板材，再通過沖裁、磨邊等流程做成產品。發泡條件比較固定，溫度在160-170，時間由模具厚度決定，一般90-110s/mm，壓力150KG/cm2。

2、模內小發泡

這種工藝主要用在鞋材方面。運動鞋做兩次中底的第一次發泡。按配方練好的料造粒，稱重后放入開好的模具內，發泡出來就是鞋子的大體樣子。這種工藝難點是模具和配方的對稱，否則很難同時控制倍率和硬度。往往是尺寸合格了，硬度不夠。硬度夠了尺寸偏小。此工藝的發泡條件比較靈活，具體要視產品外形結構，當然主要是時間變化。溫度的變化也不大。壓力條件就不說了。前面說到第二次中底，這里介紹一下第二次成型吧。將前面發泡好的粗胚磨掉表皮，壓入成品模具內，通過加熱冷卻兩個步驟是成品成型。加熱溫度在125-135比較合適，壓力50KG/cm2,加熱一定時間后再水冷。拿出了就是二次中底了。這種壓縮成的底尺寸比較穩定，物理性能相對要好一些。

3、射出

射出這種工藝在今后應該是主流吧。一道工序做出來就是成品了。只是模具精密度高一些。原理類似于塑膠行業的注塑。只不過注塑是立即開模，而且模具溫度不同。也就是EVA的射出不過就是把塑膠的溫度和開模的時間調整了一下而已。上次好像是一上海的朋友給我打過電話，后來讓他的注塑機可以用來發泡童車輪子了。做現在知名運動鞋大多形體都改用這種方法了。其他方法跟它比，效率真是差千萬里。EVA發泡一般來說有三種工藝。傳統平板大發泡，模內小發泡和射出。
